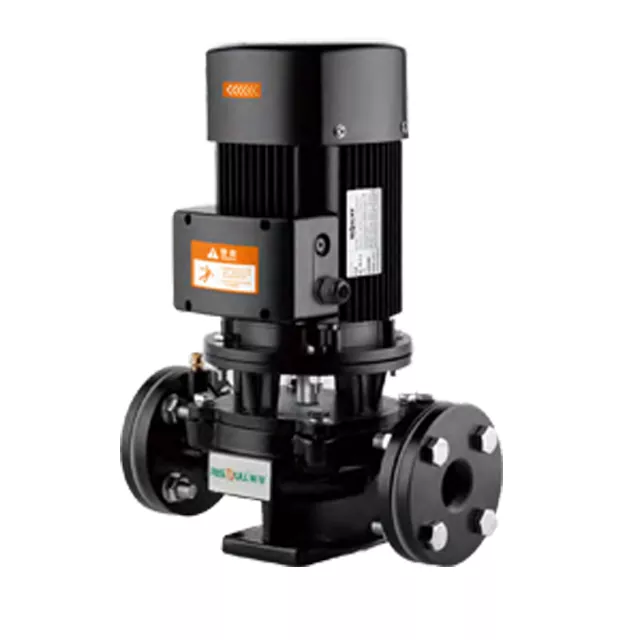

Industriel varmtvandscirkulationspumpe

Model:50GD

RISEFULL® er en førende producent, leverandør og eksportør af industrielle varmtvandscirkulationspumper i Kina. At overholde forfølgelsen af perfekt kvalitet af produkter, så vores industrielle varmtvandspumpe er blevet tilfredse af mange kunder. Ekstremt design, kvalitetsråvarer, høj ydeevne og konkurrencedygtig pris er, hvad enhver kunde ønsker, og det er også det, vi kan tilbyde dig. Selvfølgelig er vores perfekte eftersalgsservice også afgørende. Hvis du er interesseret i vores industrielle varmtvandspumpetjenester, kan du kontakte os nu, vi vil svare dig i tide!

Send forespørgsel

Produkt beskrivelse Ydelsesdata Installationsdimensioner

Den industrielle varmtvandscirkulationspumpe er en yderst effektiv og pålidelig løsning til cirkulation af varmt vand i forskellige industrielle applikationer. Med sit robuste design, førsteklasses ydeevne og brugervenlige funktioner er denne pumpe perfekt til en bred vifte af varmtvandscirkulationsapplikationer.

Det følgende er en introduktion til GD-serien. Det er støbejerns-in-line-pumpen, som er meget udbredt i central klimaanlæg i bygninger, varmtvandscirkulationssystem i bygninger og palæer, rørcirkulation af plante- og landbrugsvanding..Håb for at hjælpe dig med bedre at forstå Risefull industriel vandpumpe. Velkommen nye og gamle kunder til at fortsætte med at samarbejde med os for at skabe en bedre fremtid sammen

Produktdetaljer

Industrial Hot Water Circulation Pump

Arbejdstilstand

● Ren væske uden suspenderende stoffer, ikke aggressiv

● Kontinuerlig service:S1

● Maksimalt tryk: 10 Bar

● Væsketemperatur: 3℃~9℃

● Omgivelsestemperatur: <40 ℃

● Isolering: F

● Beskyttelse: IP54

Model definition

Sprængbillede af hovedkomponent

Industrial Hot Water Circulation Pump

Liste over hovedkomponent ● Standardkonfiguration 〇 Valgfri konfiguration
INGEN.	Komponent	Specifikation/konstruktionskarakteristika
1	PUMPEKROPP	Støbejern HT200, elektro-coating færdig (saltsprøjtebestandig test i 300+ timer)
2	IMPELLER	Støbejern HT200, elektro-coating færdig (saltsprøjtebestandig test i 300+ timer)
3	Mekanisk tætning	19BND-type (furanimprægneringsgrafit+SIC), brugstid 25.000+ timer)
4	Beslag	Støbejern HT200, elektrocoating færdig (saltsprøjtebestandig test i 300+ timer)
5	Kuglelejer	● C&U 〇 TPI (Taiwan)
6	Motoraksel	● Svejseaksel: rustfrit stål 304 (pumpeside)+kulstofstål (motorside)
7	Terminalboks	Aluminium ADC12
8	Klemmekort	Flammehæmmende PBT
9	Motorhus	Aluminium ADC12
10	Ventilator	●Plastik PP 〇 Nylon PA6
11	Ventilatordæksel	Trækstålplade
12	Stikledning	● 3 Core testkabel 〇 Tilpasset kabel stik
13	Motor	●IE2-motor ◯ Tilpasset 60 HZ-motor

Model	Impeller diameter	Nominel kapacitet	Bedømt hoved	Effektivitet	RPM	Motorkraft	NPHS	Indløb/udgang
Model	Impeller diameter	Q/m³/h	H(m)	(%)	(r/min)	(kW)	(M)	Indløb/udgang
50GD16-11-1.1T	125	8/11/14.5	17/16/14	47/57/54	2900	1.1	2.3	50
50GD10-22.3-1.1T	100	15.6/22.3/29	11/10/8.4	65/67/68	2900	1.1	2.3	50
50GD20-12,5-1,5T	125	8.8/12.5/16.3	21.5/20/17.8	49/58/57	2900	1.5	2.3	50
50GD12.5-25-1.5T	100	17.5/25/32.5	13,7/12,5/10,5	67/69/69	2900	1.5	2.5	50
50GD28-11,7-2,2T	160	8.2/11.7/15.2	29/28/26	44/51/50	2900	2.2	2.3	50
50GD16-22.3-2.2T	125	15.6/22.3/29	17/16/13.6	58/66/65	2900	2.2	2.5	50
50GD32-12.5-3T	160	8.8/12.5/16.3	33/32/30	45/52/51	2900	3	2.3	50
50GD20-25-3T	125	17.5/25/32.5	21/5/20/18	60/68/67	2900	3	2.5	50
50GD24-21.6-3T	160	15/21.6/28	26/24/20.6	49/58/54	2900	3	2.5	50
50GD44-11.7-4T	200	8.3/11.7/15.3	45,8/44/42	37/45/45	2900	4	2.3	50
50GD32-25-4T	160	17.5/25/32.5	34.4/32/27.5	54/63/60	2900	4	2.5	50
50GD28-23.4-4T	160	16.4/23.4/30.4	30/28/24	54/62/59	2900	4	2.5	50
50GD50-12,5-5,5T	200	8.8/12.5/16.3	52/50/48	38/46/46	2900	5.5	2.3	50
50GD38-21,8-5,5T	200	15.2/21.8/28.3	40/38/34,5	45/55/55	2900	5.5	2.5	50
50GD70-11,6-7,5T	250	8.2/11.6/15.2	71,5/70/68	28/38/39	2900	7.5	2.3	50
50GD50-25-7.5T	200	17.5/25/32.5	52,7/50/45,5	49/58/59	2900	7.5	2.5	50
50GD44-23,5-7,5T	200	16.4/23.5/30.5	46,4/44/40	48/57/58	2900	7.5	2.5	50

Model	Udvendig dimension (mm)						Pakningsstørrelse			Vægt (kg)
Model	L	H	h	V	W	DN	Lang	Bred	Høj	Vægt (kg)
50GD16-11-1.1T	329	415	100	120	70	50	55	36	41.5	35.4
50GD10-22.3-1.1T	344	425	95	160	100	50				40.8
50GD20-12,5-1,5T	329	430	100	120	70	50				38.7
50GD12.5-25-1.5T	344	440	95	160	100	50				41.4
50GD28-11,7-2,2T	354	465	100	130	80	50				44.4
50GD16-22.3-2.2T	379	510	105	160	100	50				46.8
50GD32-12.5-3T	354	505	100	130	80	50	63	43	46	48
50GD20-25-3T	379	480	100	160	100	50				55.8
50GD24-21.6-3T	394	510	110	160	100	50				59.5
50GD44-11.7-4T	374	530	100	130	80	50				50
50GD32-25-4T	394	540	110	160	100	50				63.5
50GD28-23.4-4T	394	540	110	160	100	50				51.3
50GD50-12,5-5,5T	374	580	100	130	80	50	71	52	49	86.2
50GD38-21,8-5,5T	424	595	105	160	100	50				87
50GD70-11,6-7,5T	474	595	105	160	100	50				91.4
50GD50-25-7.5T	424	595	105	160	100	50				91.8
50GD44-23,5-7,5T	424	595	105	160	100	50				91.3
