En af nøglefunktionerne i vores Heavy Duty Industrial In Line vandpumpe er dens imponerende ydeevne, kompakte konstruktion. Med høje flowhastigheder, stærke trykevner og pålidelig drift er denne pumpe designet til at levere ensartet og kraftfuld ydeevne hver gang. Plus, med dets robuste design og kraftige konstruktion kan du være sikker på, at den kan håndtere selv de mest udfordrende industrielle miljøer.

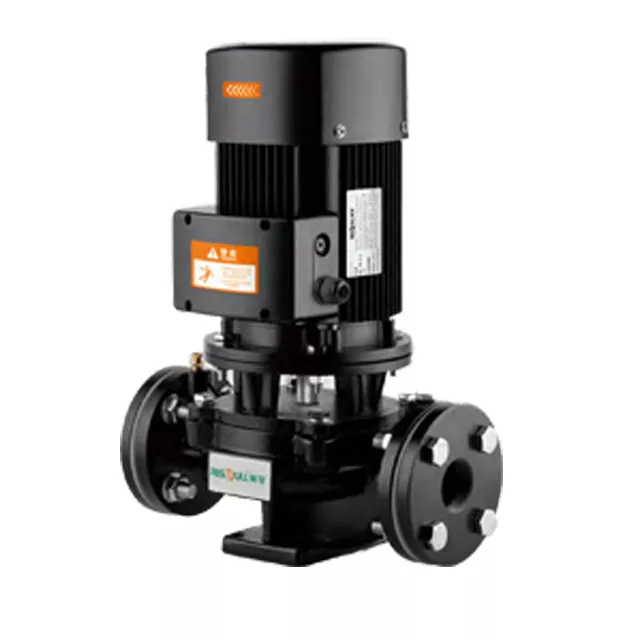

Det følgende er en introduktion til GD-serien. Det er støbejerns-in-line-pumpen, som er meget udbredt i central klimaanlæg i bygninger, varmtvandscirkulationssystem i bygninger og palæer, rørcirkulation af plante- og landbrugsvanding..Håb for at hjælpe dig med bedre at forstå Risefull industriel vandpumpe. Velkommen nye og gamle kunder til at fortsætte med at samarbejde med os for at skabe en bedre fremtid sammen.
● Ren væske uden suspenderende stoffer, ikke aggressiv
● Kontinuerlig service:S1
● Maksimalt tryk: 10 Bar
● Væsketemperatur: 3℃~9℃
● Omgivelsestemperatur: <40 ℃
● Isolering: F
● Beskyttelse: IP54
Liste over hovedkomponent ● Standardkonfiguration 〇 Valgfri konfiguration |
||
INGEN. |
Komponent |
Specifikation/konstruktionskarakteristika |
1 |
PUMPEKROPP |
Støbejern HT200, elektro-coating færdig (saltsprøjtebestandig test i 300+ timer) |
2 |
IMPELLER |
Støbejern HT200, elektro-coating færdig (saltsprøjtebestandig test i 300+ timer) |
3 |
Mekanisk tætning |
19BND-type (furanimprægneringsgrafit+SIC), brugstid 25.000+ timer) |
4 |
Beslag |
Støbejern HT200, elektrocoating færdig (saltsprøjtebestandig test i 300+ timer) |
5 |
Kuglelejer |
● C&U 〇 TPI (Taiwan) |
6 |
Motoraksel |
● Svejseaksel: rustfrit stål 304 (pumpeside)+kulstofstål (motorside) |
7 |
Terminalboks |
Aluminium ADC12 |
8 |
Klemmekort |
Flammehæmmende PBT |
9 |
Motorhus |
Aluminium ADC12 |
10 |
Ventilator |
●Plastik PP 〇 Nylon PA6 |
11 |
Ventilatordæksel |
Trækstålplade |
12 |
Stikledning |
● 3 Core testkabel 〇 Tilpasset kabel stik |
13 |
Motor |
●IE2-motor ◯ Tilpasset 60 HZ-motor |
Model | Impeller diameter | Nominel kapacitet | Bedømt hoved | Effektivitet | RPM | Motorkraft | NPHS | Indløb/udgang |
Q/m³/h | H(m) | (%) | (r/min) | (kW) | (M) | |||
80GD10-44.7-2.2T | 100 | 31,3/44,7/58 | 11/10/8 | 66/72/69 | 2900 | 2.2 | 3 | 80 |
80GD12.5-50-3T | 100 | 35/50/65 | 13,8/12,5/10 | 67/73/70 | 2900 | 3 | 3 | 80 |
80GD16-45-4T | 125 | 31.3/45/58 | 17.5/16/13.6 | 66/71/69 | 2900 | 4 | 3 | 80 |
80GD10-89-4T | 100 | 62,6/89/116 | 11/10/8.8 | 70/76/65 | 2900 | 4 | 4.5 | 80 |
80GD12.5-100-5.5T | 100 | 70/100/130 | 13.6/12.5/11 | 66/74/75 | 2900 | 5.5 | 4.5 | 80 |
80GD20-50-5,5T | 125 | 35/50/65 | 20/22/17 | 67/72,5/70 | 2900 | 5.5 | 3 | 80 |
80GD24-43.3-5.5T | 160 | 30,3/43,3/56,3 | 26/24/21 | 60/69/67 | 2900 | 5.5 | 3 | 80 |
80GD32-50-7.5T | 160 | 35/50/65 | 35/32/28 | 63/71/70 | 2900 | 7.5 | 3 | 80 |
80GD16-89-7.5T | 125 | 62,6/89/116 | 19/16/11 | 65/72/64 | 2900 | 7.5 | 4.5 | 80 |
80GD38-43.5-7.5T | 200 | 30,5/43,5/56,6 | 40,6/38/33,4 | 52/65/65 | 2900 | 7.5 | 3 | 80 |
80GD28-46.7-7.5T | 160 | 32,7/46,7/61 | 30.6/28/24 | 62/70/69 | 2900 | 7.5 | 3 | 80 |
80GD20-100-11T | 125 | 70/100/130 | 23.5/20/14 | 68/72/64 | 2900 | 11 | 4.5 | 80 |
80GD24-86.6-11T | 160 | 60,6/86,6/112,5 | 27/24/18 | 65/72/64 | 2900 | 11 | 4.5 | 80 |
80GD28-93.5-11T | 160 | 65,4/93,5/121,6 | 32/28/21 | 68/74/67 | 2900 | 11 | 4.5 | 80 |
80GD44-47-11T | 200 | 32,8/47/61 | 47/44/40 | 55/66/67 | 2900 | 11 | 3 | 80 |
80GD32-100-15T | 160 | 70/100/130 | 36,5/32/24 | 65/74/73 | 2900 | 15 | 4.5 | 80 |
80GD38-87-15T | 200 | 61/87/113 | 41/38/32 | 61/71/69 | 2900 | 15 | 4.5 | 80 |
80GD50-50-15T | 200 | 35/50/65 | 53,5/50/46 | 55/67/68 | 2900 | 15 | 3 | 80 |
80GD60-43.3-15T | 250 | 30/43,3/56 | 62/60/54 | 50/58/58 | 2900 | 15 | 3 | 80 |
Model | Udvendig dimension (mm) | Pakningsstørrelse | Vægt (kg) |
|||||||
L | H | h | V | W | DN | Lang | Bred | Høj | ||
80GD10-44.7-2.2T | 436 | 495 | 130 | 160 | 100 | 80 | 63 | 43 | 46 | 55 |
80GD12.5-50-3T | 436 | 535 | 130 | 160 | 100 | 80 | 63 | |||
80GD16-45-4T | 431 | 600 | 125 | 160 | 100 | 80 | 67.75 | |||
80GD10-89-4T | 496 | 575 | 140 | 180 | 120 | 80 | 79.8 | |||
80GD12.5-100-5.5T | 496 | 615 | 140 | 180 | 120 | 80 | 71 | 52 | 49 | 92 |
80GD20-50-5,5T | 431 | 600 | 125 | 160 | 100 | 80 | 88.4 | |||
80GD24-43.3-5.5T | 433 | 595 | 130 | 160 | 100 | 80 | 88.15 | |||
80GD32-50-7.5T | 431 | 595 | 130 | 160 | 100 | 80 | 93 | |||
80GD16-89-7.5T | 476 | 615 | 150 | 180 | 120 | 80 | 92.8 | |||
80GD38-43.5-7.5T | 466 | 615 | 125 | 160 | 100 | 80 | 93.5 | |||
80GD28-46.7-7.5T | 433 | 595 | 130 | 160 | 100 | 80 | 92.1 | |||
80GD20-100-11T | 478 | 715 | 150 | 180 | 120 | 80 | 83 | 63 | 67 | 167 |
80GD24-86.6-11T | 538 | 730 | 150 | 180 | 120 | 80 | 167 | |||
80GD28-93.5-11T | 538 | 730 | 150 | 180 | 120 | 80 | 167 | |||
80GD44-47-11T | 468 | 715 | 125 | 160 | 100 | 80 | 167 | |||
80GD32-100-15T | 538 | 730 | 150 | 180 | 120 | 80 | 177 | |||
80GD38-87-15T | 513 | 710 | 135 | 180 | 120 | 80 | 177 | |||
80GD50-50-15T | 468 | 715 | 125 | 160 | 100 | 80 | 177 | |||
80GD60-43.3-15T | 518 | 705 | 125 | 180 | 120 | 80 | 177 |
