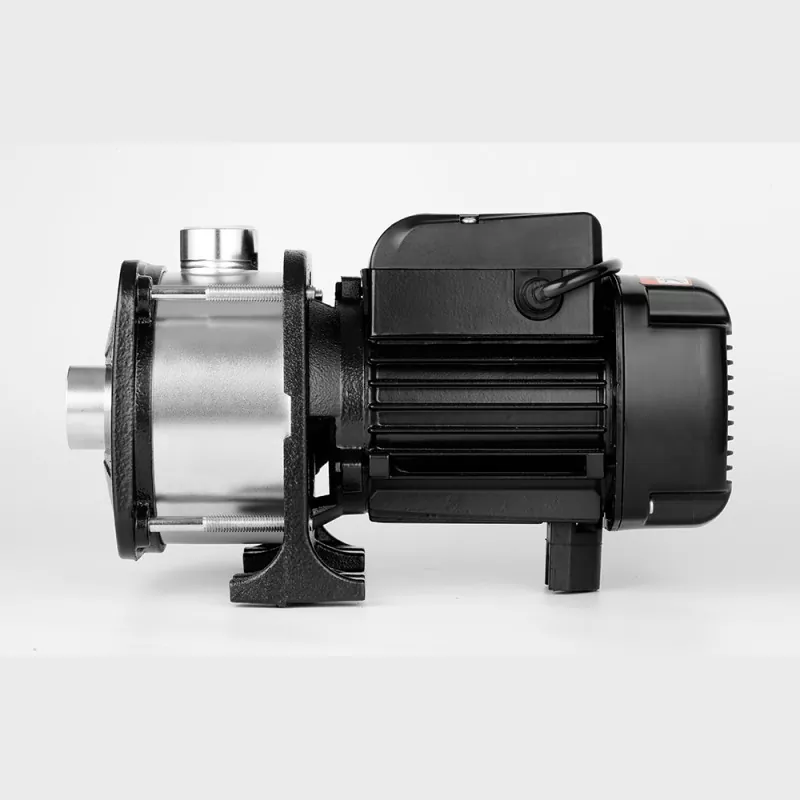

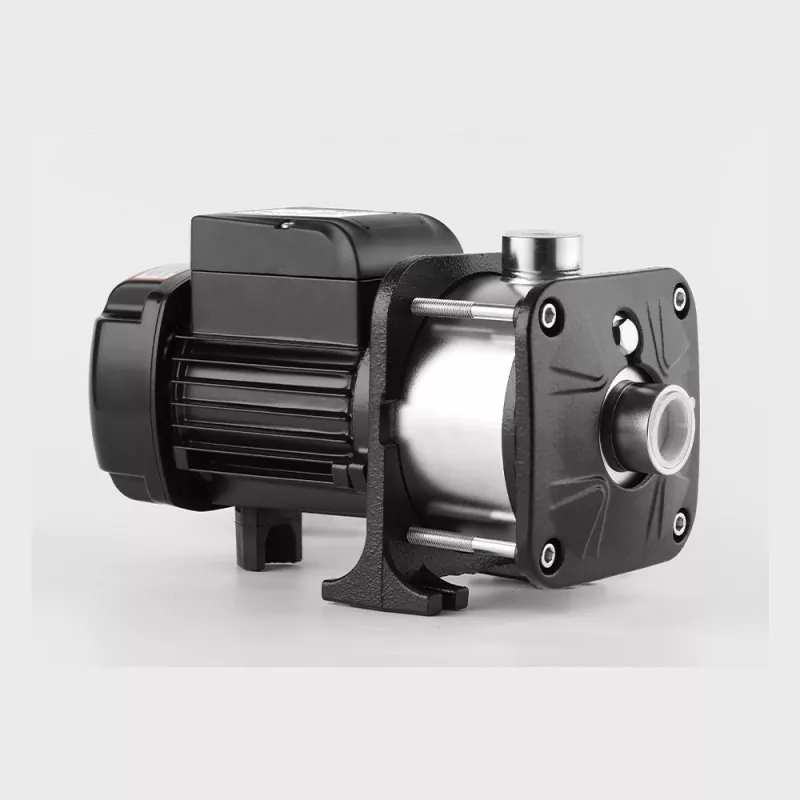

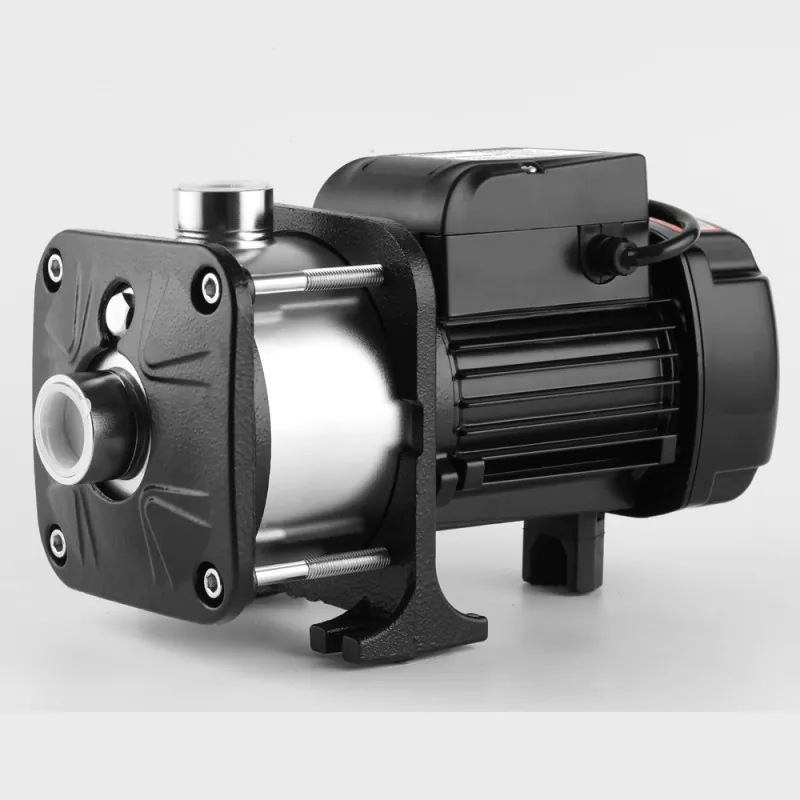

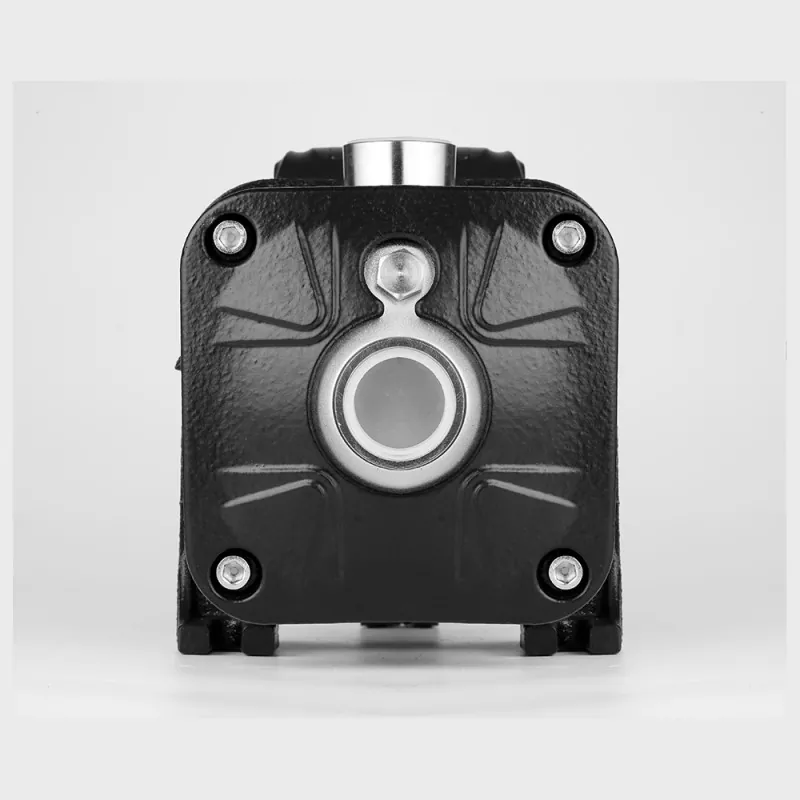

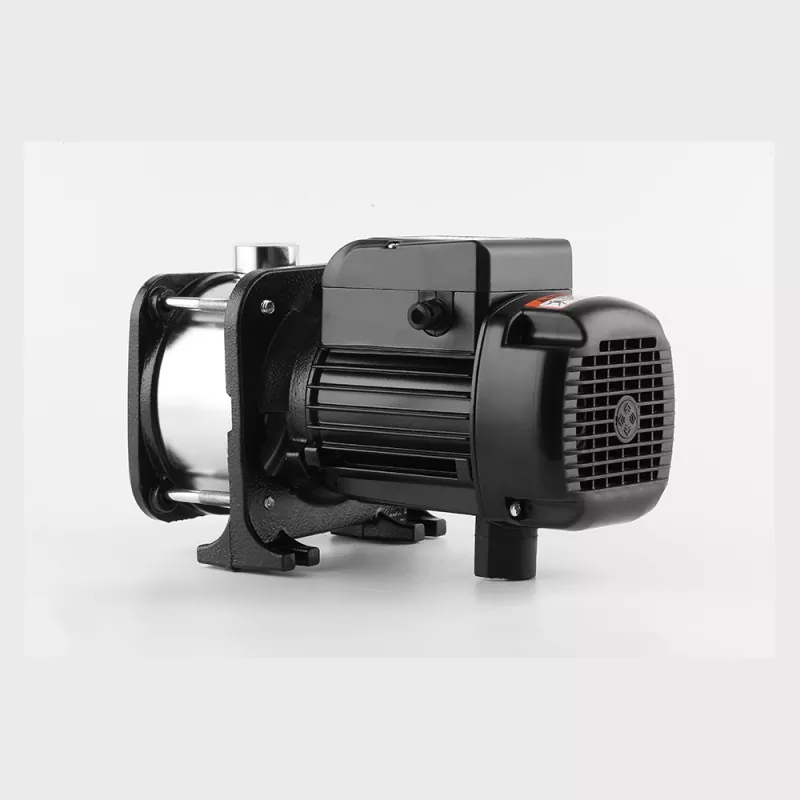

Højt hoved flertrins centrifugalpumpe

Denne pumpe er lavet af højkvalitets rustfrit stålmaterialer, hvilket sikrer en langvarig og rustfri ydeevne. Med sit kompakte design kan CHM-2-pumpen passe i trange rum, mens den stadig leverer en imponerende flowhastighed på op til 3 m³/t.

En af de mest imponerende egenskaber ved denne pumpe er dens flertrinsdesign. Med fire pumpehjul kan CHM-2 generere højt tryk, hvilket gør den perfekt til applikationer, der kræver høj løftehøjde og højtrykspumpning.

Højt hoved flertrins centrifugalpumpe funktioner:

- Fremstillet af højkvalitets rustfrit stålmaterialer

- Kompakt design med en flowhastighed på op til 3 m³/h

- Flertrinsdesign med fire pumpehjul til højt tryk og løft op til 50 meter

- Let at installere og betjene med lavt støjniveau og lang levetid

- Perfekt til husholdningsbrug, kunstvanding og små kommercielle applikationer

CHM-serien horisontal flertrins centrifugalpumpe i rustfrit stål er et relativt modent produkt på markedet i øjeblikket, som er med kompakt struktur og stabilt arbejde, lav driftsstøj, effektivitet op til 44-70%. Alle vandgennemstrømningskomponenter er lavet af rustfrit stål AISI304. Det er meget udbredt i

1. Air Conditioning Kølesystem & HVAC-system

2. Vandbehandling: Vandrensning og vandfiltrering

3. Vandforsyningssystem: Rørledningslevering og bygningsforstærker

4.  Fiskeriindustri og landbrug: Akvakultur, gårdvanding og drypvanding

Produktdetaljer

Ydelsesdata

Model	Magt kW	Max Flow m³/h	Max hoved m	Bedømt punkt (Flow@Head)	Impeller Antal
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

Arbejdstilstand

1. Væsketemperatur: -15~105°c

2. Maksimal omgivelsestemperatur: +45°C

3. Maksimalt tryk: 10 Bar

4. Medium fysiske egenskaber:

● Rent vand eller lignende vandvæske (uden fiber, suspenderer fast ≤3% & diameter≤2mm)

● Frostvæske (Hovedkomponent: glykol)

● Mildt ætsende væske (PH 5- 9)

● Tætningsgummi i pumpen er EPDM (det kunne ikke bruges til at levere MINERALOLIEN)

5. Hvis højden er højere end 1000 meter, og mediets viskositet er større end rentvands, er det nødvendigt at øge vandpumpens margin for at undgå overophedning af motoren.

Ingen.	Komponent	Materiale		Ingen.	Komponent	Materiale
01	Skrue	SUS201		20	Skrue	SUS201
02	Afløbsskrue	AISI304		21	Beslag	HT200
03	O-ring	EPDM		22	Rotor	Svejseaksel med AISI304
04	Pumpehusdæksel	HT200		23	Leje
05	Pumpehus	AISI304		24	Spolekork	NBR
06	Hættemøtrik	AISI304		25	Motor
07	Final Stage Location Sleeve	AISI304		26	Klemmekort	PBT
08	Indløbsdiffusor	AISI304		27	Terminalboks	PP
09	Impeller	AISI304		28	Skrue
10	Akselbøsning af wolfram stål	Wolfram stål		29	Kondensator
11	Support Diffuser	AISI304		30	Skrue
12	Skaftbøsning	AISI304		31	Kabel Fairlead	PP
13	Skaftbøsning	AISI304		32	Understøttelse
14	Diffuser	AISI304		33	Fjederskive
15	Oulet Diffuser	AISI304		34	Bagside	HT200
16	Mekanisk tætning	Grafit +SIC		35	Ventilator	ABS
17	O-ring	EPDM		36	Ventilatordæksel	PP
18	Foring Disk	AISI304		37	Skrue
19	Drop Guard	NBR
